超音波ボルト軸力計の軸力測定原理

ボルトの一端に超音波発射端子を当てて、その端子からボルトの長さ方向へ超音波ビームを発射します。
発射された超音波ビームはボルトの底面で反射されて、元の発射端子に戻ってきます。この所要時間を、締め付け前(A1)と締め付け後(A2)に測定し、その差異(伸び)の半分(往復があるので)に音速を乗ずることにより、ボルトの伸びが正確に測定されます。このボルトの伸び量を自動的に軸力に換算するシステムです。

超音波軸力計の測定原理

超音波軸力測定の実際

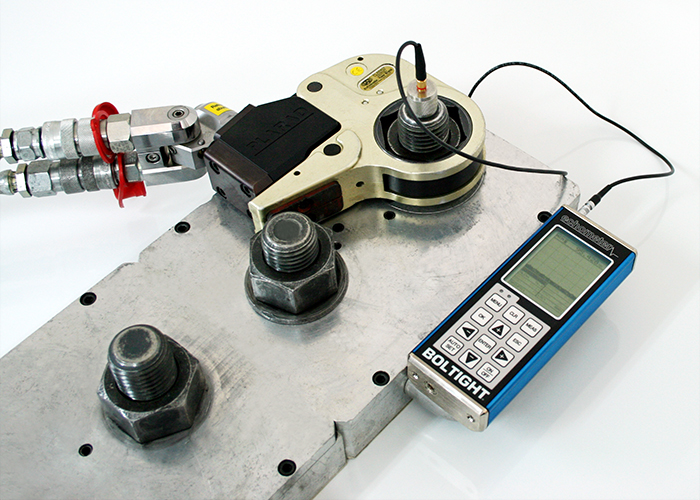

センターホール型油圧トルクレンチでM36ボルトを締め付けながら、同時に超音波軸力測定をしている様子。
(ボルトを締め付けながら、リアルタイムに軸力値を把握できます。)

超音波では最高クラスの高分解能「軸力 0.01kN、伸長 0.0001mm 」を実現。ボルトを高精度に軸力測定。
片手で持てる、手のひらサイズの超音波軸力計ECM-1は、小型軽量320g!
ボルトの測定範囲: ボルト径 M5以上、全長25.4〜2435mmまで測定可能。
油圧トルクレンチとボルトの超音波軸力測定の写真

超音波軸力計 ECM-1の写真一覧
超音波軸力計、超軽量320g 超音波軸力計の専用携帯キャリングケース付き マグネット式超音波センサー標準付属
超音波センサー、温度計、カプラント一式 超音波軸力計の専用収納ケース 携帯ストラップ付き
